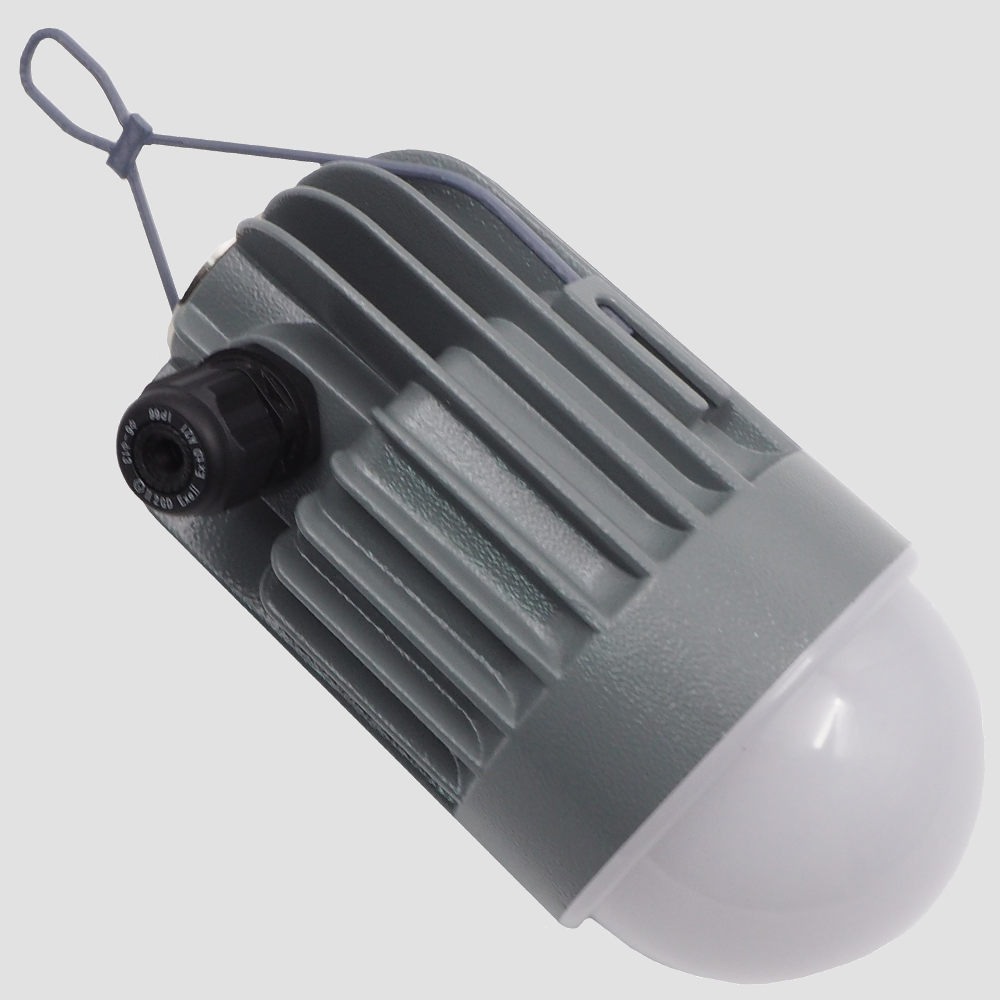

Светильники серии С-ДСП2, С-ДПП2, С-ДРП2

Предназначены для общего освещения объектов и территорий различного назначения, как на открытом воздухе, так и внутри помещения, а также при проведении работ в ограниченном пространстве

Описание

Предназначены для общего освещения объектов и территорий различного назначения, как на открытом воздухе, так и внутри помещения, а также при проведении работ в ограниченном пространстве

Применяются в макроклиматических районах с умеренным и холодным климатом, обладают повышенной стойкостью к воздействию окружающей среды и атмосферным осадкам

Исполнение

Общепромышленное
Взрывозащищенное
1Ex d IIC T6 Gb

Преимущества

  • низкое энергопотребление
  • высокая устойчивость к механическим воздействиям и вибрации
  • большой ресурс источника света, более 100 000 часов свечения
  • высокая степень защиты от внешних воздействий – IP67
  • устойчив к агрессивным средам
  • возможность формирования
  • различных углов рассеивания света, в т.ч. широкого угла – более 180⁰ (для общепромышленного исполнения)
  • малый вес – менее 1,7кг
  • широкий диапазон рабочих температур – от минус 60ºС до плюс 50ºС
  • различные варианты питающего напряжения:
  • AC – 12В, 24В, 36В, 127В, 220В
    DC – 12В, 24В
  • ремонтопригодность (простота замены деталей)
  • антислепящий светопропускающий элемент (боросиликатное стекло)

Конструкция
Светильник представляет собой оболочку круглой формы, состоящую из алюминиевого антикоррозийного корпуса и светопропускающего элемента.
Внутри корпуса установлены светоизлучающие элементы (светодиоды) и источник питания.
Светопропускающий элемент, выполнен из ударопрочного поликарбонатного (общепромышленное исполнение) или боросиликатного стекла.
Пыле- и влагонепроницаемость оболочки достигается применением герметичных соединений деталей корпуса, а также использованием эластичных уплотнений в месте ввода кабеля.
В конструкции светильника предусмотрен внутренний и внешний элемент заземления.
Типы (по способу установки) – подвесной, потолочный, ручной.
Светильник может дополнительно оснащаться аварийным блоком питания, размещенным внутри оболочки.

Комплектность

  • Светильник – 1 шт.
  • Руководство по эксплуатации – 1 экз. на партию
  • Паспорт – 1 экз.

Доп. опции

  • Аварийный блок питания
  • Защитная решетка; защита от 380 В
  • Каб. ввод для транзитного подключения

Характеристики

Технические условия ТУ 27.90.11-001-04550447-2017
ТУ 27.40.39-010-04550447-2018
Сертификат соответствия № ТС RU С-RU.АВ24.В.06046
ЕАЭС RU C-RU.МЕ92.В.00040/19
Исполнение (маркировка взрывозащиты) Общепромышленное,
Взрывозащищенное
1Ex d IIC T6 Gb*
Климатическое исполнение и категория размещения по ГОСТ 15150 У1,5; ХЛ1,5; УХЛ1,5
Температура окружающей среды, С° -60 … +50
Степень защиты от внешних воздействий (ГОСТ 14254-96) IP67
Группа механического исполнения по ГОСТ 17516.1 М2
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I, III
Класс светораспределения (ГОСТ Р 54350-2015) П
Р**
Тип кривой силы света (ГОСТ Р 54350-2015) Г, Д, Ш
М**
Индекс цветопередачи, Ra 70 / 80 / 90
Коррелированная цветовая температура, К 5000 / 4000 / 3000 / 6500
Материал корпуса коррозионностойкий алюминиевый сплав
Срок службы светодиодов, ч > 100 000
Гарантийный срок, мес. 60

*светильник серии С-ДРП2 дополнительно маркируется знаком «Х», т.к. изготавливается с постоянно присоединенным кабелем
** общепромышленное исполнение

Структура условного обозначения

С-ДХ1Х2-Х3.Х4.Х5.Х6.Х7.Х8.Х9
С – светотехническое устройство
Д – светодиодный модуль
Х1 – способ установки, основное назначение:
СП – подвесной, для промышленных и производственных зданий,
ПП – потолочный, для промышленных и производственных зданий,
РП – ручной, для временного освещения рабочей зоны;
Х2 – номер серии
Х3 – номинальная мощность, Вт
Х4 – номинальное напряжение питания, В
Х5 – тип кривой силы света (Ш – широкая, Д – косинусная, Г – глубокая, М – равномерная)
Х6 – номер модификации светильника С-ДСП:
000 – крепление: поворотная скоба (стандартное исполнение)
001 – крепление: рым-болт
002 – крепление: крюк
003 – крепление: на трубу G3/4
004 – крепление: тросик
005 – крепление: на опору (до ф51 мм)
Х7 – маркировка взрывозащиты;
Х8 – наличие аварийного блока питания
АО3 – время работы -180мин,
АО1.5 – время работы – 90мин
Х9 – обозначение технических условий
