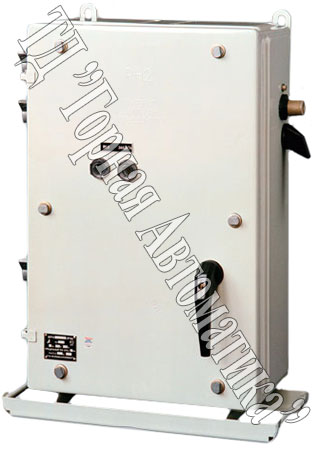

Назначение выключателей ВРН:
Выключатели ВРН автоматические в рудничном нормальном исполнении предназначены для работы в трехфазных сетях переменного тока с изолированной нейтралью в рудниках и шахтах предприятий горнорудной промышленности, не опасных по взрыву газа или рудной пыли, для защиты электроустановок от токов короткого замыкания, а также для нечастых оперативных включений и отключений электрических цепей при нормальных режимах работы трехфазных сетей с напряжением 380 V и 660 V частоты 50 Hz на номинальный ток 200 А.
Устройство выключателей ВРН:
Электрическая схема выключателя ВРН обеспечивает:
защиту от токов короткого замыкания отходящих от выключателей силовых цепей
проверку действия максимальной токовой защиты
световую сигнализацию о включении выключателя и о срабатывании максимальной токовой защиты
возможность присоединения аппарата защиты от утечек типа АЗУР-3
выключатели обеспечивают ручное включение и отключение номинального тока нагрузки
